Transistor 4D coloca processadores além do silício

Redação do Site Inovação Tecnológica - 10/12/2012

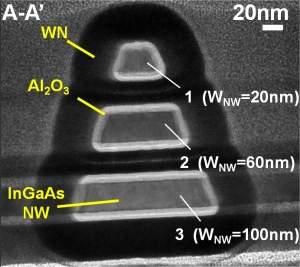

Seção transversal do novo transístor 4D, que tem um formato similar ao de uma árvore de Natal.
[Imagem: Jiangjiang Gu et al.]

Nova dimensão

Inventar um novo tipo de transístor com o formato de uma árvore de Natal parece bem adequado para esta época do ano.

Além do formato inusitado, o componente é o prenúncio de um material com pretensões de superar o silício na próxima década.

Cada transístor é formado por três nanofios de um material chamado arseneto de gálio e índio (InGaAs), dispostos em uma forma que, externamente, lembra uma árvore de Natal.

Os transistores 3D, em contraposição aos transistores planos, têm várias vantagens em termos do potencial de miniaturização e de aumento da velocidade de operação dos circuitos eletrônicos.

Jiangjiang Gu (Universidade Purdue) e Xinwei Wang ( Universidade de Harvard) agora deram um passo além, acrescentando uma nova dimensão a esses transistores tridimensionais ao conectá-los verticalmente em paralelo.

"Uma casa de um piso pode acomodar muita gente, mas, quanto mais pisos, mais gente. Com os transistores é a mesma coisa," explica o Dr. Peide Ye, coordenador da equipe.

"Empilhar os transistores resulta em mais corrente e operação muito mais rápida. Isso adiciona uma dimensão totalmente nova, por isso nós os chamamos de transistores 4D," completou.

Processadores e nanômetros

Os processadores mais modernos, lançados neste ano, já incorporam transistores 3D.

Os transistores possuem seções, chamadas portas, que permitem que eles sejam ligados ou desligados. Quanto menores as portas, maior pode ser a velocidade de operação.

Nos transistores 3D atuais, essas portas têm dimensões na faixa dos 22 nanômetros.

O formato desses componentes é um elemento crítico porque portas nessas dimensões não funcionam bem na arquitetura plana.

Com a tecnologia 3D, os engenheiros já estão trabalhando em transistores com portas ainda menores: espera-se atingir os 14 nanômetros em 2015 e os 10 nanômetros em 2018.

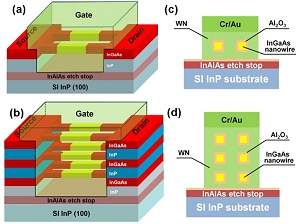

Estrutura do transístor 4D, que dispensa o silício, semicondutor que perde a eficiência em dimensões abaixo dos 10 nanômetros.
[Imagem: Jiangjiang Gu et al.]

Limites físicos

A grande fronteira está justamente nos 10 nanômetros.

Em dimensões abaixo destas não será mais uma questão de formato, mas de material, já que o silício perde a eficiência em dimensões abaixo dos 10 nanômetros, ao menos com as técnicas de fabricação atuais.

• Chips de silício podem ser miniaturizados até escala atômica

É por isso que os cientistas trabalham arduamente em busca de um novo material para fazer a camada dielétrica do transístor, responsável por fazê-lo ligar e desligar - em camadas muito finas, o silício deixa a corrente "vazar".

Usando o InGaAs, os pesquisadores conseguiram usar um novo tipo de dielétrico, uma camada de 4 nanômetros de espessura de aluminato de lantânio recoberta com uma camada ainda mais fina - 0,5 nanômetro - de óxido de alumínio.

O feito foi selecionado como um dos "Temas de Destaque" a serem apresentados durante o IEDM (International Electron Devices Meeting), que começou neste fim de semana em São Francisco, nos Estados Unidos.

• A teoria estava errada: os transistores podem encolher
