Mesa de visualização captura, amplia e transmite imagens

Com informações da Agência Fapesp - 04/09/2014

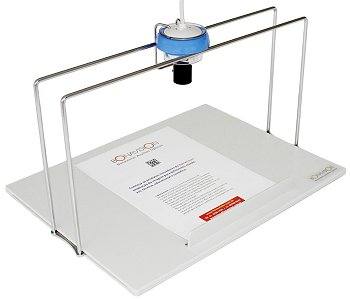

[Imagem: Bonavision/Divulgação]

Câmera de documentos

Uma empresa incubada na USP, a Bonavision Auxílios Ópticos, lançou um novo equipamento que captura e apresenta imagens e sons em tempo real.

"Esperamos que o equipamento seja usado nas mais diversas áreas do conhecimento e da atividade tecnológica. São múltiplas as possibilidades de uso: em controle de qualidade de produção, impressão, ampliação de imagens em medicina forense, produção de produtos que exijam precisão, como a fabricação de circuitos, colagens, tecelagem, entre outros", disse o pesquisador José Américo Bonatti.

O produto também poderá auxiliar professores e pesquisadores em apresentações didáticas de textos, fotografias e amostras, entre outros materiais.

A mesa de visualização foi desenvolvida com apoio da FAPESP por meio dos programas Pesquisa Inovativa em Pequenas Empresas (PIPE) e Apoio à Propriedade Intelectual (PAPI).

O equipamento consiste em uma bandeja fixa com trilhos metálicos funcionando como guia para uma câmera de vídeo colorida que desliza sobre a estrutura, movimentando-se horizontal e verticalmente de modo a percorrer toda a área de trabalho.

Além de mostrar o material visualizado em tempo real, o equipamento permite a transmissão simultânea do conteúdo capturado ou gravado, integrando-se a computadores, televisores, projetores e quadros interativos.

"Anotações, trabalhos manuais, colagens e dissecções podem ser realizados com grande riqueza de detalhes", disse Bonatti.

Câmera móvel

A estrutura é ajustável à demonstração de páginas de livros, manuscritos e objetos e peças diversas. O tamanho da imagem pode ser ajustado por meio de zoom para proporcionar visão panorâmica ou focalizada em grande aumento.

O design do equipamento e os deslocamentos horizontais e verticais da câmera dispensam a movimentação do objeto, que pode permanecer fixo sobre a prancha. Também é possível alternar a imagem captada com as imagens provenientes do computador.

A transmissão para monitores é feita por cabo de vídeo composto ou conexão VGA para tela de monitor de computador e projetor, com microfone para gravação de áudio.

A câmera pode sair de seu encaixe, caso seja necessário. O ajuste do tamanho da imagem e do foco é feito por meio de alavancas no corpo da câmera, que tem sensor CCD de 1/3 de polegada e resolução de 580 linhas, gerando registros com resolução de 800 por 490 pixels de áreas muito pequenas, graças às lentes de zoom.
