Defeitos em chip fotônico abrem caminho para internet quântica

Com informações da Universidade de Copenhague - 22/04/2014

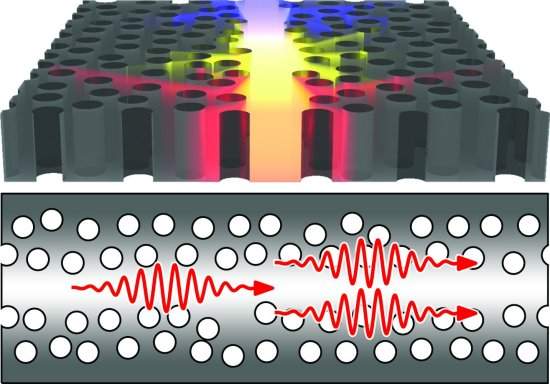

Defeitos em chip fotônico abrem caminho para internet quântica
A imperfeição que gera a perfeição - os defeitos fazem a luz normal se transformar em luz laser.
[Imagem: Quantum Photonics/Niels Bohr Institute]

Imperfeição desejada

Pesquisadores ao redor do mundo estão trabalhando para desenvolver chips ópticos, o que exige que a luz seja controlada por nanoestruturas do tamanho dos transistores atuais.

Essas nanoestruturas serão utilizadas para guiar os fótons, em vez de elétrons, substituindo a eletrônica pela fotônica.

Mas tem sido virtualmente impossível obter nanoestruturas fotônicas perfeitas - e as mínimas imperfeições mandam os fótons para onde eles não deveriam ir ou não reconhecem aqueles que deveriam ser recebidos.

Agora, pesquisadores alemães descobriram que nanoestruturas imperfeitas podem ser muito melhores, oferecendo funcionalidades inteiramente novas.

Eles descobriram que as nanoestruturas imperfeitas construídas pela tecnologia atual podem ser usadas para produzir nanolasers, a fonte de luz mais compacta e mais eficiente em termos de energia, o que a torna ideal para o interior de um chip fotônico.

Internet quântica

Quando um fóton atinge um buraco, ele é refletido e canalizado para um condutor de luz, um guia de ondas, uma espécie de "estrada para fótons", que é utilizada para orientar a luz dentro do cristal fotônico.

Devido às imperfeições dos buracos, a luz é jogada para trás e para frente no guia de ondas, intensificando-se e transformando-o em luz laser.

O resultado é um laser em escala nanométrica com enorme potencial de aplicações práticas, o que inclui processadores ultrarrápidos e com gasto mínimo de energia, além das tecnologias de criptografia e processamento quânticos.

"Nosso sonho final é construir uma 'internet quântica', onde as informações são codificadas em fótons individuais," explica Peter Lodahl, da Universidade de Copenhague.

Defeitos em chip fotônico abrem caminho para internet quântica
Não tente fazer um guia de ondas perfeito - não vale a pena.
[Imagem: J. Liu et al./10.1038/nnano.2014.34]

Nanolaser

As estruturas atuais são fabricadas fazendo furos com um espaçamento de 380 nanômetros em uma pastilha semicondutora - normalmente arseneto de gálio (GaAs).

Os furos funcionam como espelhos que refletem a luz e, assim, podem ser utilizados para controlar a propagação da luz no chip óptico.

O problema é que, na prática, é impossível evitar pequenas irregularidades durante a fabricação desses assim chamados cristais fotônicos, o que pode ser um grande problema, uma vez que o resultado é a perda de luz e, portanto, de dados.

"Acontece que os chips ópticos imperfeitos são extremamente bem adequados para a captura de luz. Quando a luz é enviada ao longo do chip imperfeito, ela vai bater nos muitos pequenos buracos irregulares, que refletem a luz em direções aleatórias. Devido às frequentes reflexões, a luz é capturada espontaneamente na nanoestrutura e não pode escapar," explica Lodahl.

"Isto permite que a luz seja amplificada, resultando em condições surpreendentemente boas para a criação de lasers altamente eficientes e compactos", completou ele.

Bibliografia:

Artigo: Random nanolasing in the Anderson localized regime
Autores: J. Liu, P. D. Garcia, S. Ek, N. Gregersen, T. Suhr, M. Schubert, J. Mørk, S. Stobbe, P. Lodahl
Revista: Nature Nanotechnology
Vol.: Published online
DOI: 10.1038/nnano.2014.34
